Шкафы ВРУ, ЩРС, ЩМП, ШР 10х9х3, 10х6х3, 10х3х3 IP54

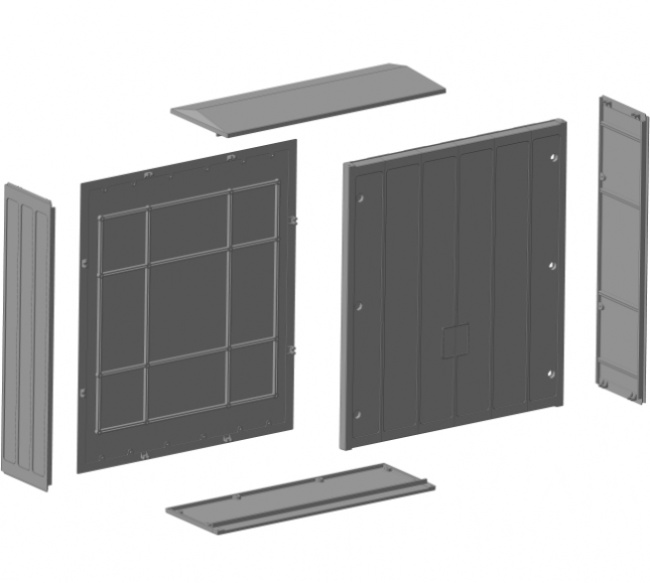

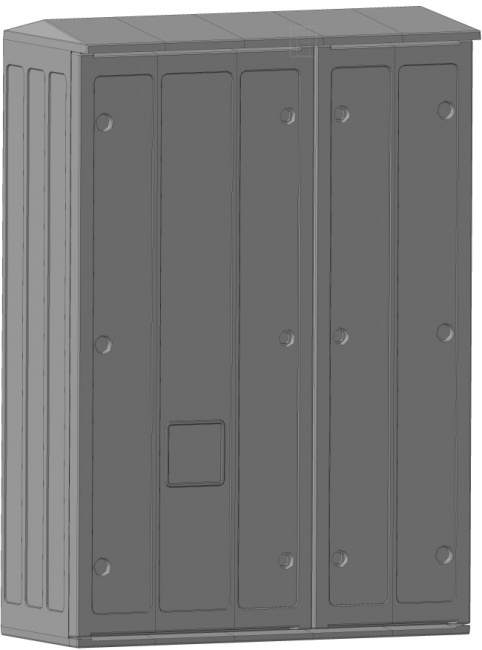

Корпуса готовятся к стадии производства.  Антивандальные шкафы 10х9х3, 10х6х3, 10х3х3 IP54 большого типоразмера 1060х900х300 мм. Конструктивно состоят из шести деталей. Предусмотрена возможность модульной сборки нескольких корпусов горизонтально либо вертикально.Конструкция и точная подгонка позволяет получить класс защиты IP54 без уплотнителя.

При необходимости дверца легко снимается или используется как в «правом» так и «левом» исполнении (при заказе указывать). Угол открывания дверцы – 180 град. На дверь устанавливается 3 замка (варианты личинок замка: "треугольная", "квадратная", "двуборочная")  либо 1 ригельный замок с "тремя точками" запирания.

Предусмотрена установка дополнительного "фальш" дна на расстоянии 30-50 мм от дна для "запенивания" пустот между кабелями ввода/вывода.

Варианты комплектации корпуса 10х9х3 (с одной дверью) (в соответствии с ТУ BY 500015511.008-2012):

1. Корпус ЩМП 10х9х3/1МП/3М (монтажная панель, три замка с ключом, знак электрического напряжения, паспорт качества);

2. Корпус ЩМП 10х9х3/1МП/1RS (монтажная панель, один ригельный замок, знак электрического напряжения, паспорт качества);

3. Корпус ЩРС 10х9х3//0МП/3М (без монтажной панели, три замка с ключом, знак электрического напряжения, паспорт качества);

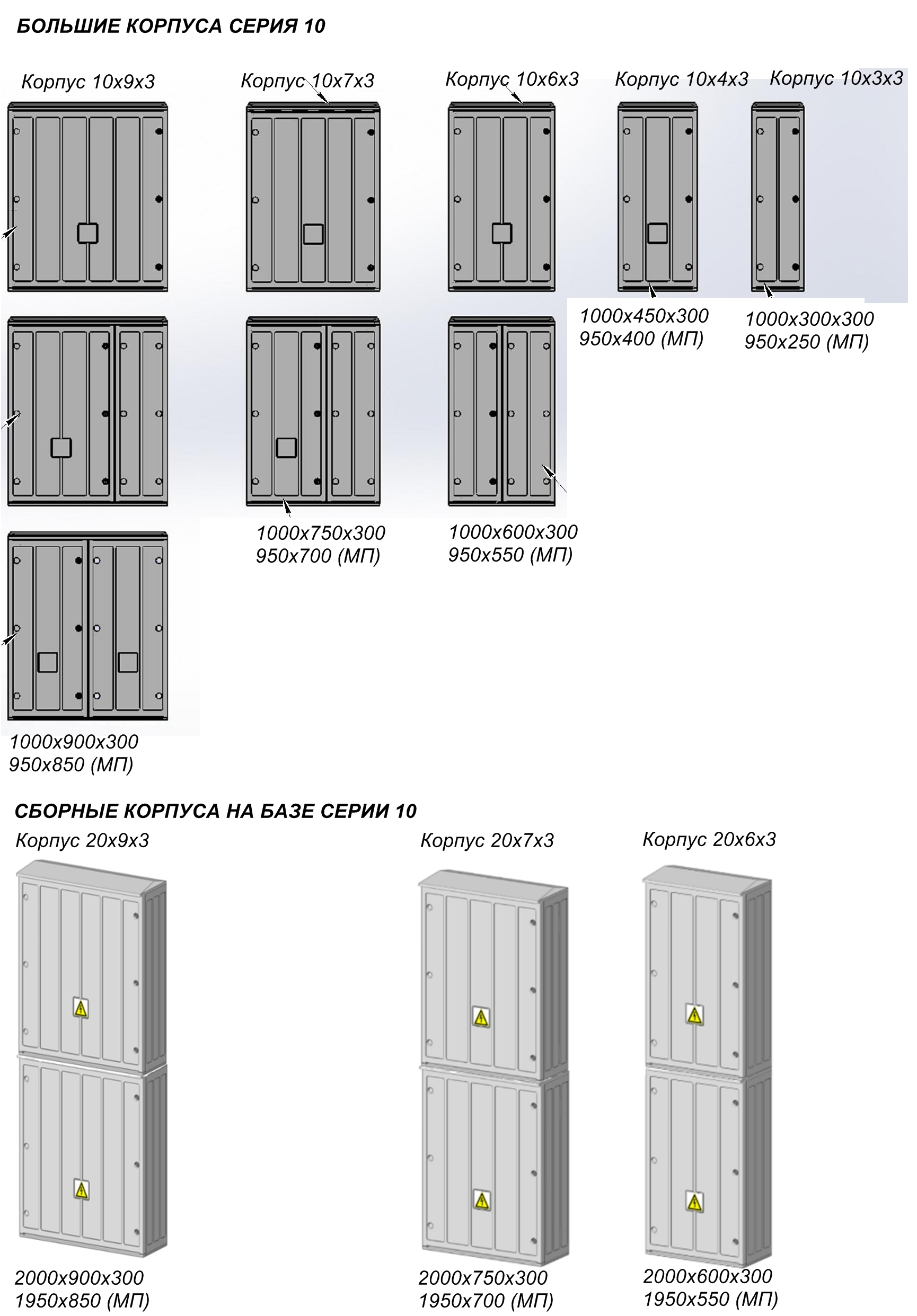

В дальнейшем планируется расширение вариантов исполнения корпусов с различной шириной и вариантом исполнения дверей (представлено ниже).

По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:

  •         устройствами ввода кабелей в щиты;
  •         устройствами ввода кабелей в здания;
  •         кронштейнами крепления корпусов к опоре;
  •         кронштейнами крепления устройства ввода к опоре;
  •         другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).

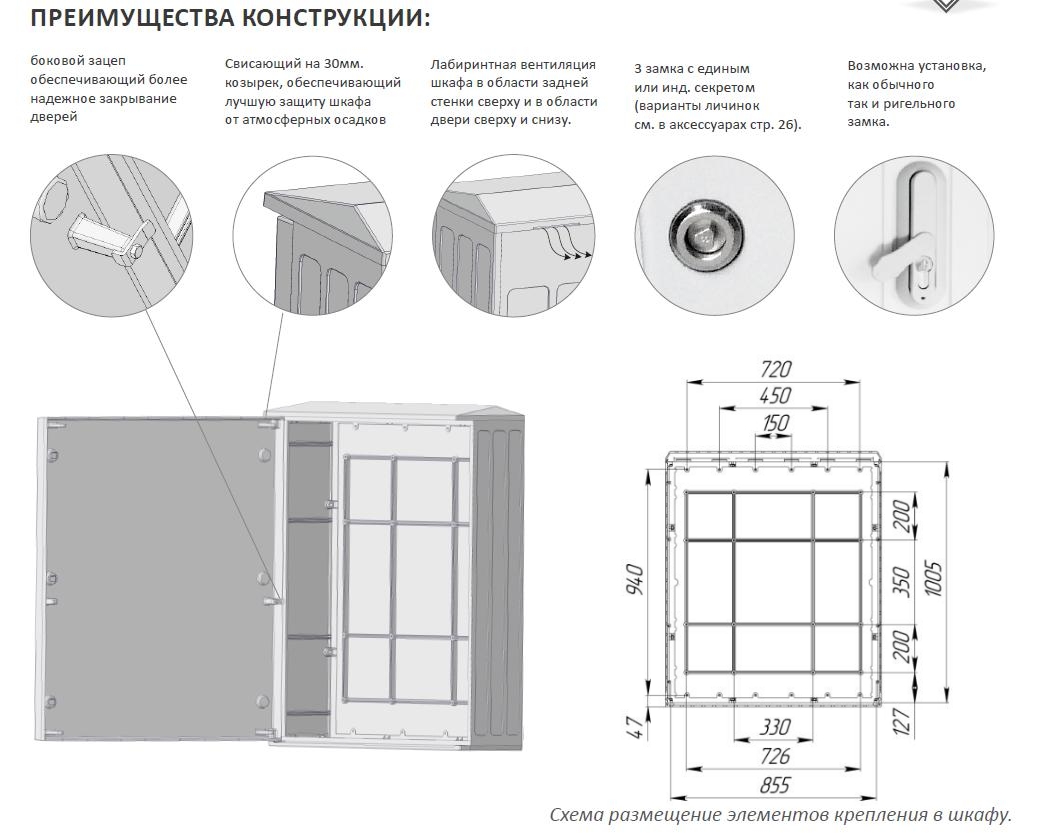

Преимущества антивандального корпуса из композита:




Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, смотровым окном со шторкой, фальш-панелью, блокировкой замка с возможностью использования навесного замка, ригельным замком итд..

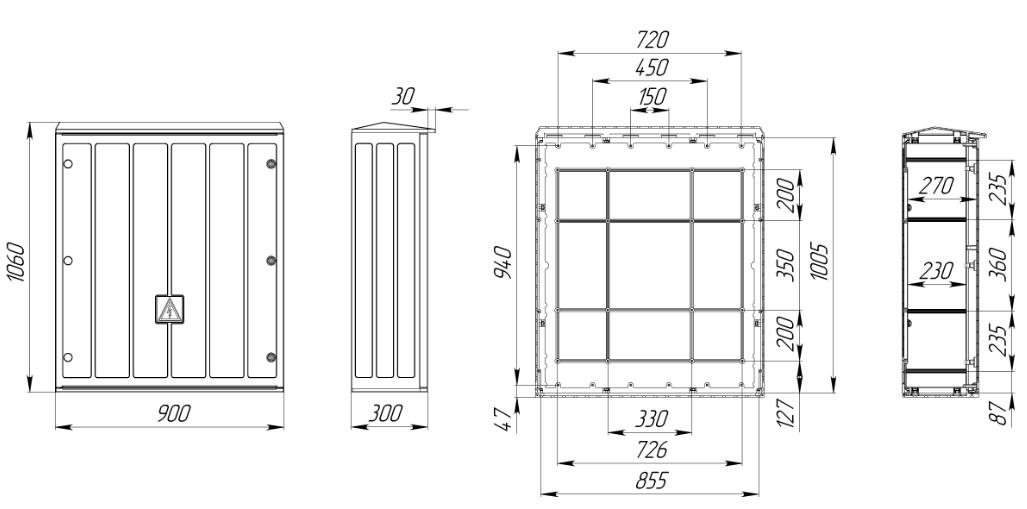

Габаритные и внутренние размеры:

Примечание:

1. Взаимозаменяемость крыши и дна, что позволяет изготавливать шкафы с плоской крышей и дает возможность собирать модульные конструкции (устанавливая несколько корпусов горизонтально или вертикально);

2. Ровная площадка на задней стенке, позволяющая делать кабельные вводы на задней стенке;

3. Возможность установки заднего козырька для защиты кабельных вводов на задней стенке;

4. Боковые зацепы возле крепления дверей к боковым панелям, обеспечивают более надежное закрывание дверей;

5. Облегченные ребра жесткости на задней стенке с пазом, позволяют крепить элементы электрооборудовния в любом удобном месте;

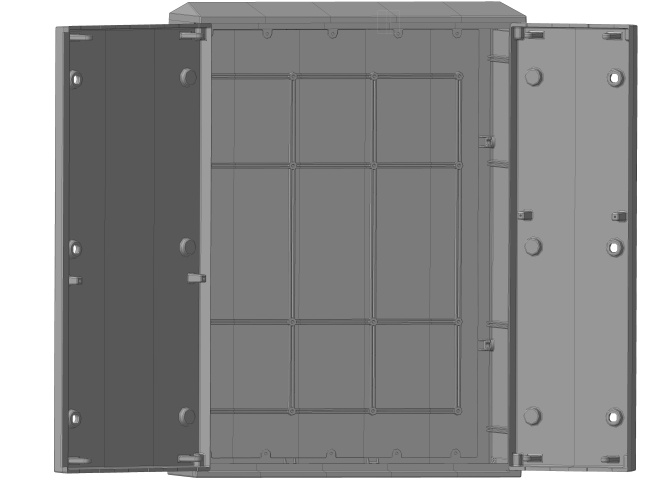

6. Угол открывания двери - 180 градусов;

7. Возможность установки ограничителя на открывания двери, в виде металло-полимерного троса (до 110 градусов);

8. Дверь может устанавливаться как в "правом" так и "левом" исполнении (при заказе необходимо указывать);

9. Наличие отверстий и лабиринтной вентиляции сводят к минимуму возможность появления конденсата и предотвращеают гниение и накопления влаги внутри корпуса;

10. При заявке необходимо указывать расположение дополнительных отверстий (для крепления и ввода/вывода кабеля необходимого диаметра);

11. Предусмотрена установка дополнительного "фальш" дна на расстоянии 30-50 мм от дна для "запенивания" пустот между кабелями ввода/вывода.

Корпуса монтируются: стена, в стену, свободно стоящие, в фундамент.



По вопросам заявки корпусов обращаться в отдел маркетинга г. Лида (производство-склад) +375 154 65-89-21 (тел/факс либо через форму обратной связи  Отправить запрос (переход на форму обратной связи)
