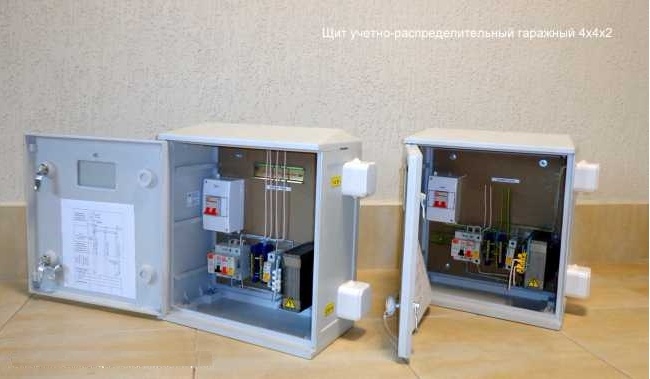

Корпус ЩРС, ЩМП, ЩУР 4х4х2

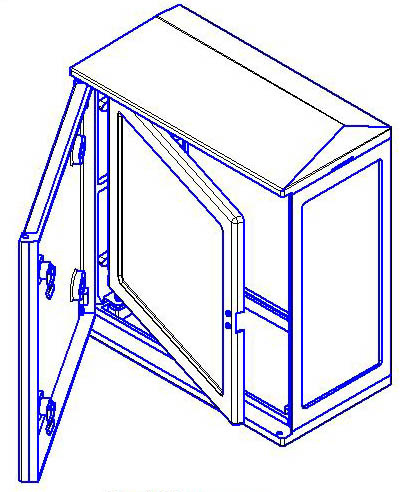

Антивандальный корпус 4х4х2 сборный конструктивно состоит из шести деталей. Конструкция и точная подгонка позволяет получить класс защиты IP54 без уплотнителя. Транспортировка в разобранном виде позволяет снизить издержки.

При необходимости дверца легко снимается или используется как в «правом» так и «левом» исполнении (при заказе указывать). Угол открывания дверцы – 180 град. На дверь устанавливается 2 замка. Варианты личинок замка: "треугольная", "квадратная", "двуборочная". Имеется возможность установки ригельного замка.

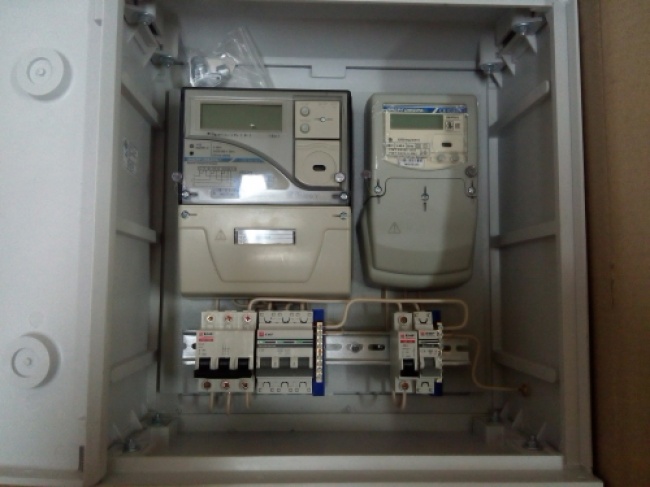

Корпус 4х4х2 используется для установки: группы автоматических выключателей (до 38 автоматов), УЗО, счетчиков электроэнергии: одно и трехфазные, плинтов типа БКТ в количестве 100 пар и   типа KRONE до 300 пар.

Варианты комплектации корпуса 4х4х2 (в соответствии с ТУ BY 500015511.008-2012):
1. Корпус ЩМП 4х4х2/1МП/2М (монтажная панель, один ключ стационарного замка, знак электрического напряжения, паспорт качества);
2. Корпус ЩРС 4х4х2/0МП/2М (без монтажной панели, один ключ, знак электрического напряжения, паспорт качества);
3. Корпус ЩУР 4х4х2/1МП/ПО/2М (монтажная панель, одно либо два окошка смотровых, два замка, знак электрического напряжения, паспорт качества);

По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:

  •         устройствами ввода кабелей в щиты;
  •         устройствами ввода кабелей в здания;
  •         кронштейнами крепления корпусов к опоре;
  •         кронштейнами крепления устройства ввода к опоре;
  •         другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).



Преимущества антивандального корпуса из композита:

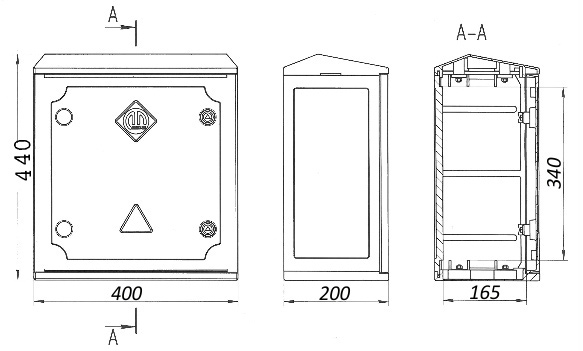

Размеры (ВхШхГ), мм Толщина стенок, мм Габариты монтажной панели,мм Вес, кг

400х400х200

3-6

350х350

6,6


Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, смотровым окном со шторкой, фальш-панелью, блокировкой замка с возможностью использования навесного замка, ригельным замком, кронштейном для крепления на опору.



Корпуса монтируются: стена, в стену, свободно стоящие, опора, стойка.

Возможно комплектование стойкой. Высота стойки 1905 мм. Платформа для крепления щита 300х160 мм.

Диаметр отверстия для ввода/вывода кабеля Ø 80 мм. Предусмотрен паз для ввода/вывода кабеля 300х80 мм.

В качестве защитно-декоративного покрытия стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.

Способ установки стойки: бетонирование, крепление на анкерные болты.

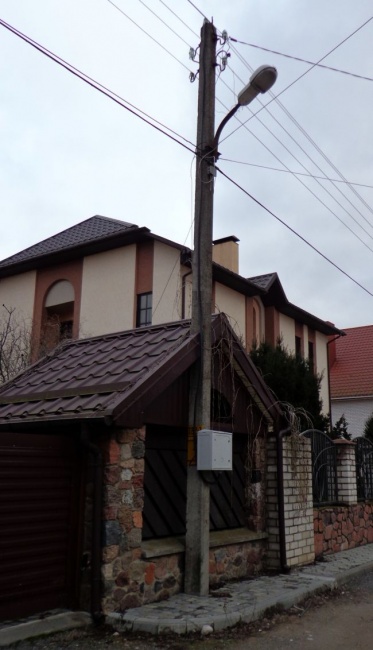

Варианты монтажа корпусов

Стена Опора Стойка

200 мм от опоры / упрощенный вариант

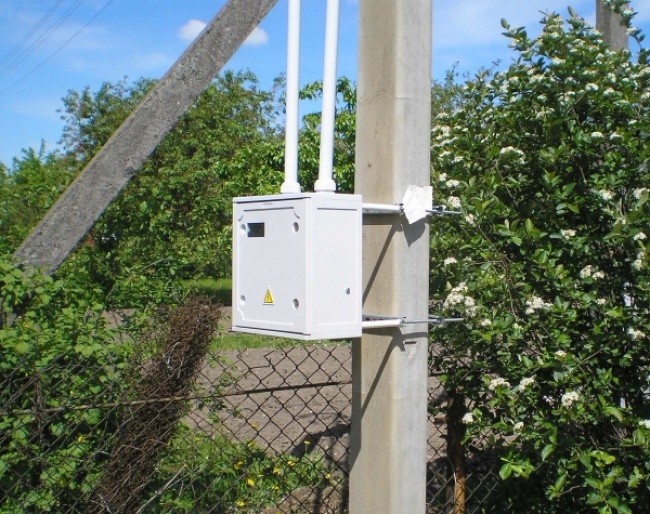

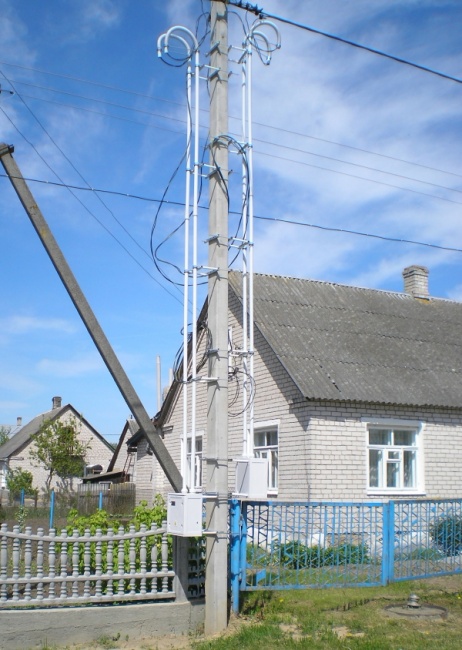

Корпус ЩУР 4х4х2 с креплением на опору ОКЩУ-64

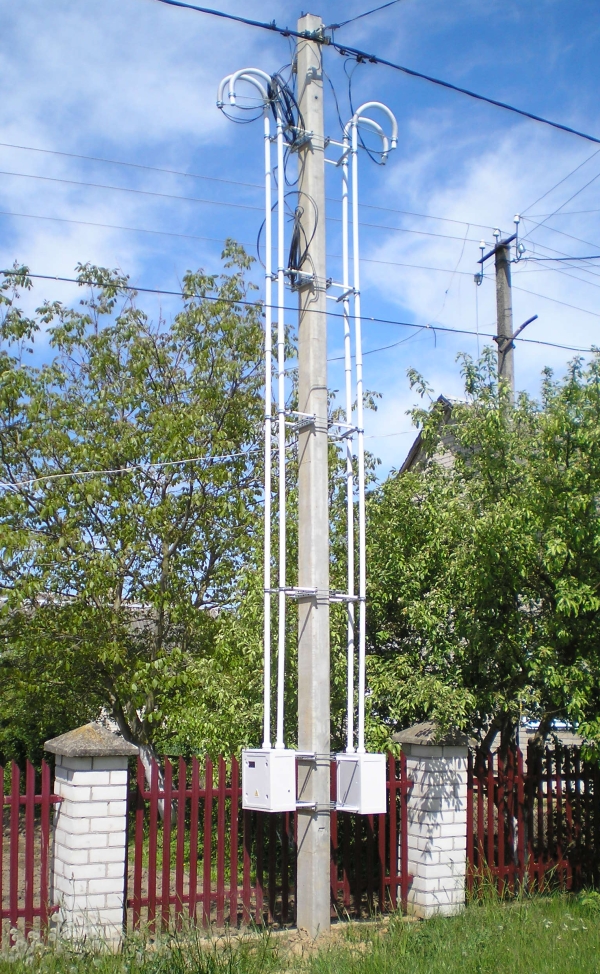

с устройством ввода ВЭК32 и креплением ОКВЭК-2



Комплект крепежных элементов

Кронштейн ОКЩУ-64

Кронштейн ККО-4(5)22.001

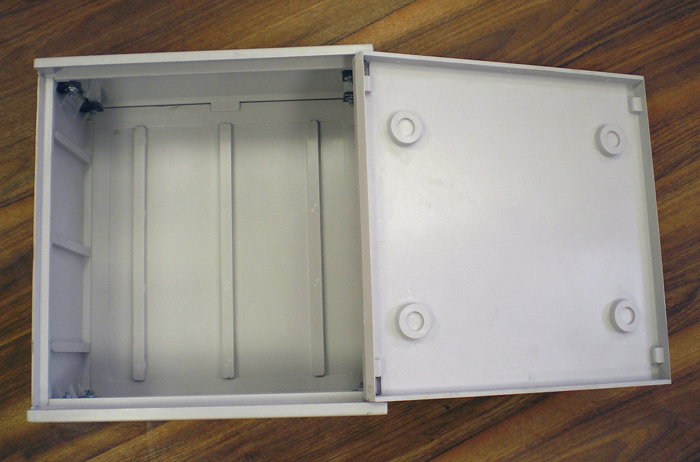

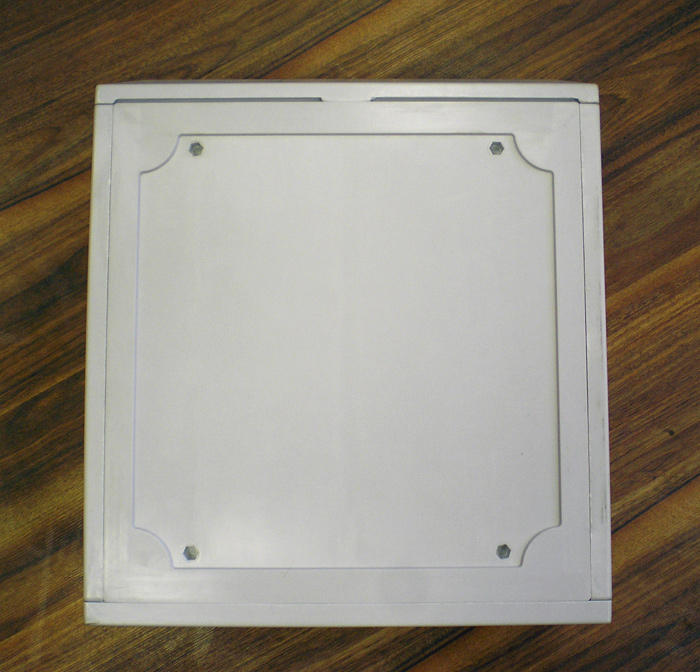

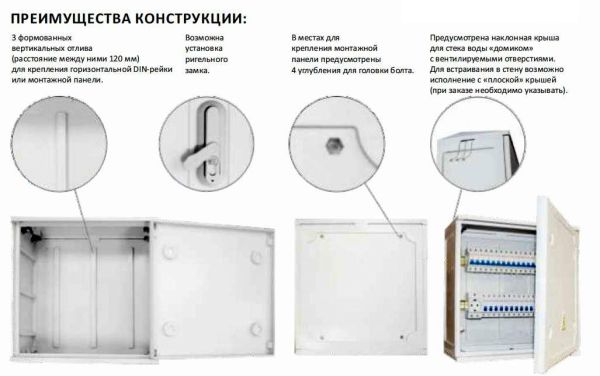

Внутри корпуса имеются 3 формованных вертикальных отлива (расстояние между ними 120 мм) для крепления горизонтальной DIN-рейки или монтажной панели. Для крепления монтажной панели предусмотрены 4 углубления с наружной стороны для головки болта крепления монтажной панели.


Материал легко обрабатывается инструментом для металла. Под заказ возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра.

Возможно изготовление корпуса с глухой фальш-панелью из АБС-пластика на завесах с возможностью пломбировки.
