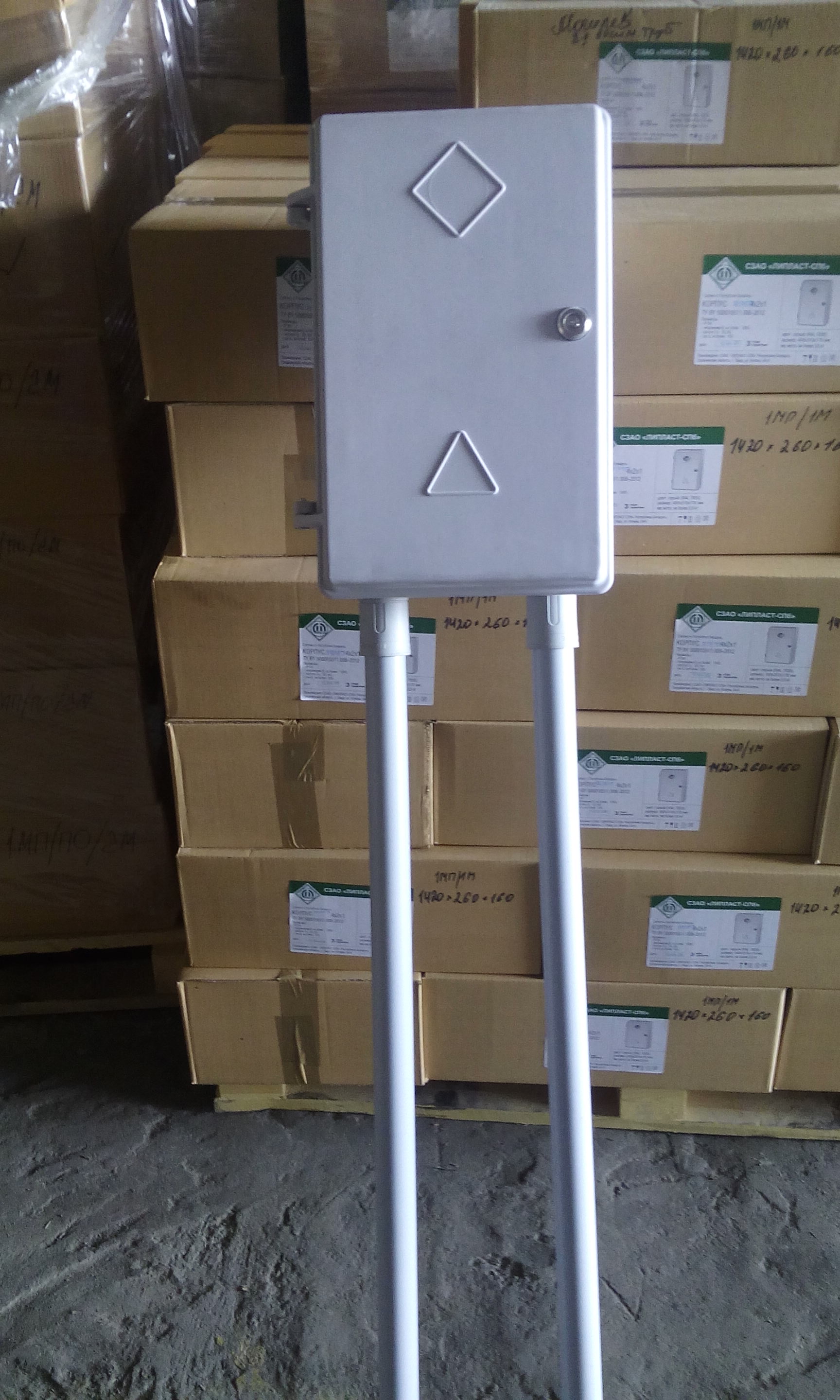

Ящик ковера настенного и наземного антивандальные ip54
25 апреля, 2016
Под требования теплосетей производим ящики ковера настенного и наземного системы ОДК (оперативно-дистанционного контроля) ПИ-трубопровода и ППУ трубопровода (РФ). Ящик ковера изготавливается на базе корпуса ЩМП 4х2х1/1МП/1М/ПТ из SMC-материал cоглсно ТУ BY 500015511/008-2012 имеет антивандальное исполнение повышенной сохранности соответсвует IP54 и IK10.
Подходит для наземной и настенной установки для использования в системе тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральных, распределительных и промысловых нефтегазопроводах, нефтепродуктопроводах, трубопроводах криогенных систем и других.

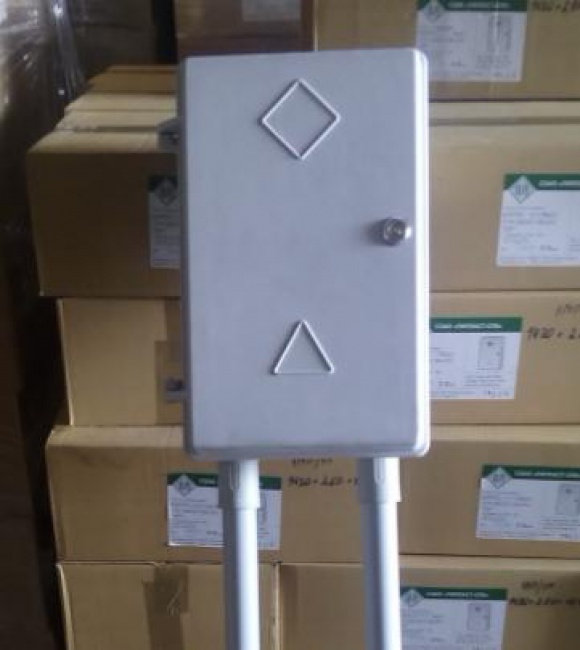

Ящики ковера настенные поставляются с вводными трубами из ПВХ (атмосферо Уф-стойкие);

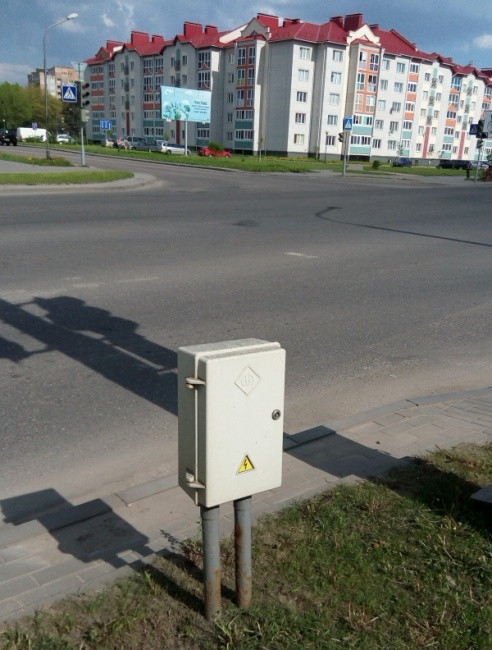

Ящики ковера наземные поставляются с вводной стойкой высотой 1580 мм (с оцинкованным защитным покрытием). Для установки на старые стойки предусмотрена поставка с специальными переходниками.
| Размеры (ВхШхГ), мм | Толщина стенок, мм | Габариты монтажной панели,мм | Вес, кг |
|---|---|---|---|
|
420х260х160 |
4-5 |
340х220х4 |
3,3 |
.jpg)
Цвет: светло-серый RAL7035 окрашен в массе (не требует окраски);
Поставка корпусов в сборе:
|
№ |
Наименование |
Комплектация |
|
|
1 |
Ящик ковера (корпус ЩРС 4х2х1/0МП/1М) |
пустой корпус (с отв. или без) ключ замка, паспорт |
|
|
2 |
Ящик ковера (корпус ЩМП 4х2х1/1МП/1М) |
корпус (с отв. или без) с монтажной панелью ключ замка, паспорт |
|
|
3 |
Ящик ковера наземного (для уст. вместо старых ящиков корпус ЩМП 4х2х1/1МП/1М/ПТ) |
корпус с монтажной панелью переходник П-421 ключ замка, паспорт |
|
|
4 |
Ящик ковера настенного 1420*260*160 (корпус ЩМП 4х2х1/1МП/1М c нижней пластиковой защитой кабеля) |
корпус с монтажной панелью 2 трубы 1000 мм ПВХ УФ-стойкая 2 сальника ключ замка, паспорт |
|
|
5 |
Ящик ковера наземного 2000*260*160 (корпус ЩМП 4х2х1/1МП/1М/Ст1580Zn) |
корпус с монтажной панелью стойка высотой 1580 мм (оцинкованная) ключ замка, паспорт |
|

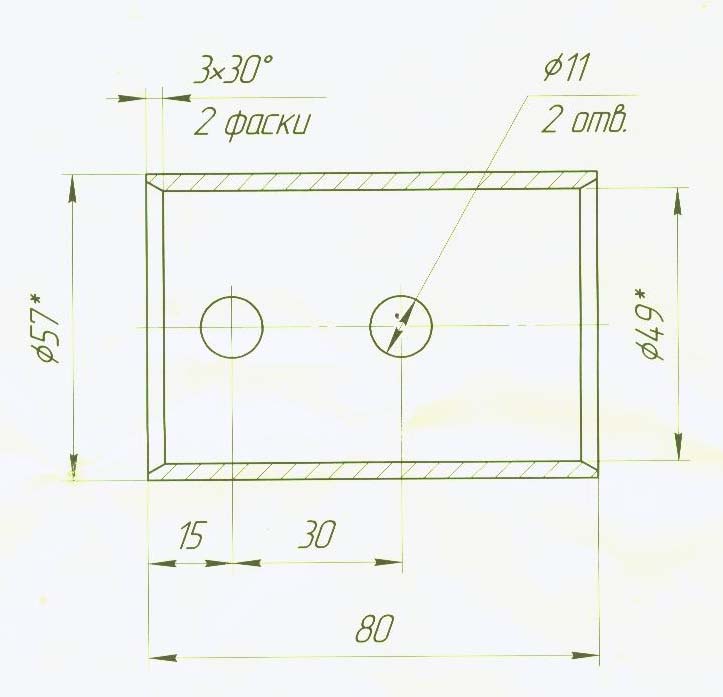

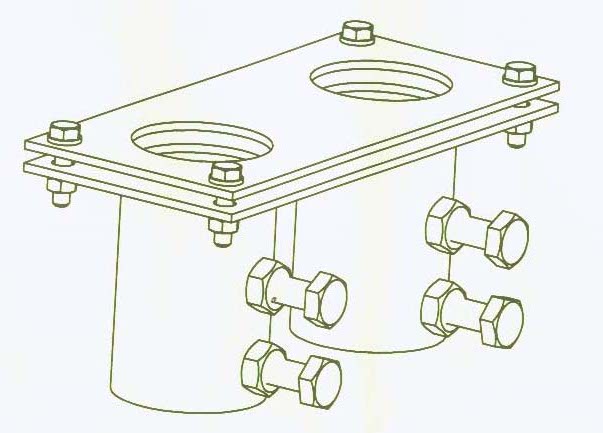

Переходник П-421.000 в сборе Втулка П-421.002
.jpg)

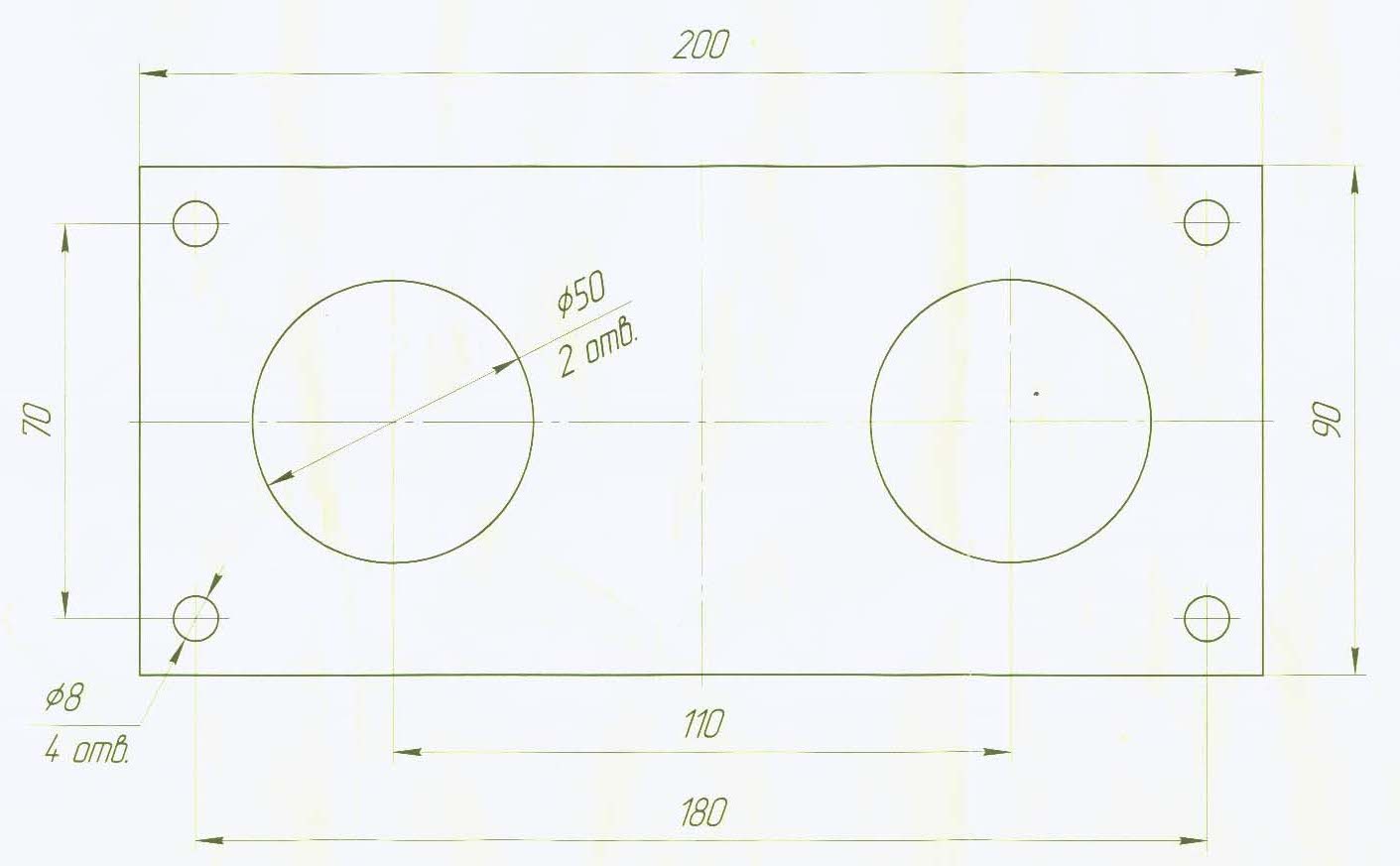

Пластина П-421.001
Схема сверления отверстий в днище корпуса ковера

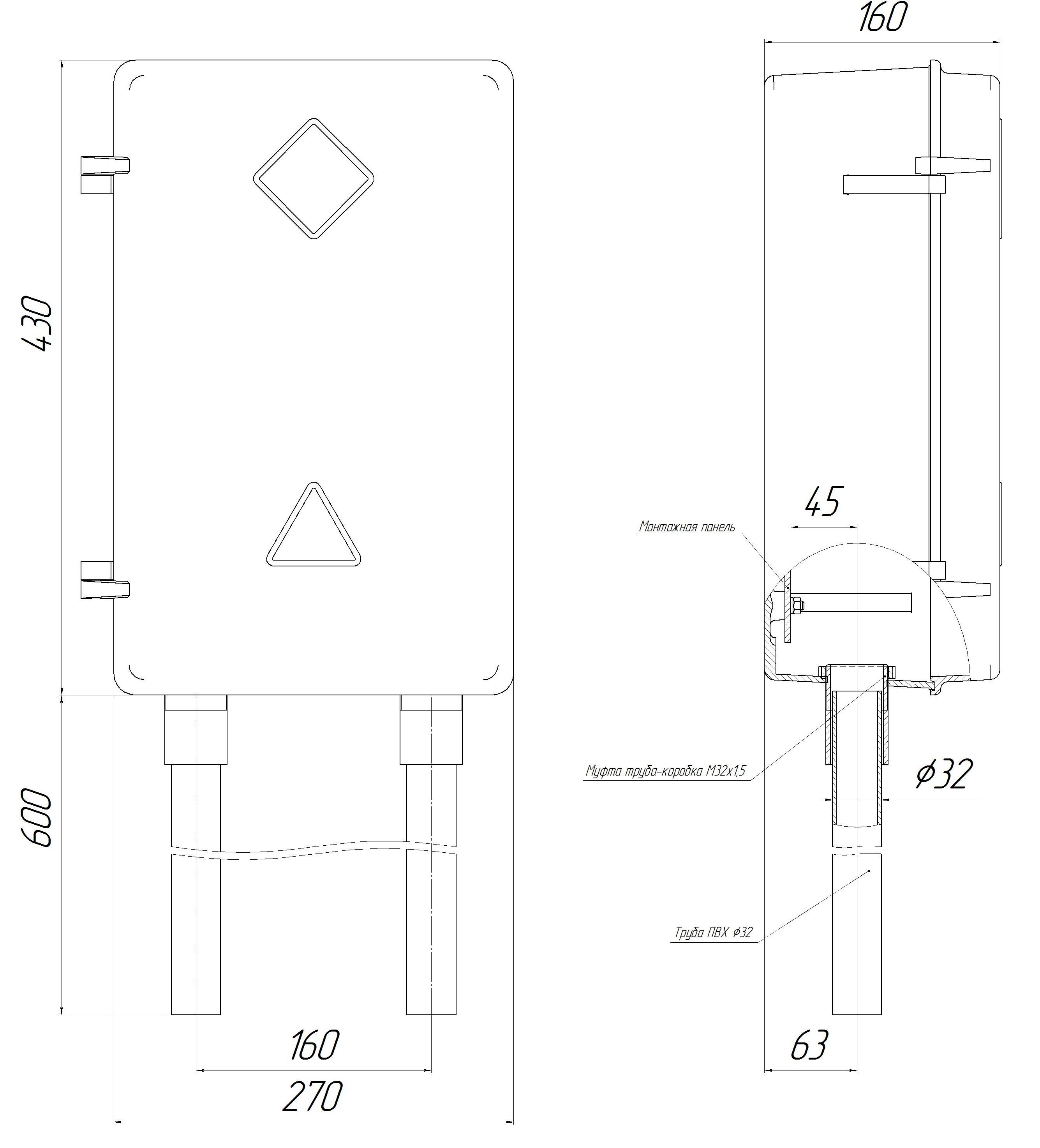

Схема установки защитных труб в варианте установки на стену или опору.
Преимущества антивандального корпуса для ковера из композита:
- Не ржавеют и не нуждаются в покраске (для 50 корпусов экономия примерно 12 банок серой краски в течение 5 лет). Обладают сопротивляемостью соли, бензину, карбамиду (мочевине), бензолу, кислотам.
- Срок службы более 30 лет (оцинкованная стойка 15 лет).
- Корпус ударопрочен и эластичен, препятствует появлению вмятин и трещин от механических воздействий, в зимний период, под действием ультрафиолета. Температура эксплуатации от -50 до +70 ºС.
- Высокая устойчивость к воздействию огня и самозатухание. Климатическое исполнение УХЛ1.
По всем вопросам консультации и заказа изделий обращаться:
в отдел маркетинга г. Лида (производство-склад) +375 154 52-24-90 (тел.факс)
