Вводной щиток для опор освещения антивандальный на 4 изолятора

5 мая, 2016

Предлагаем к закупке новинку щитки вводные осветительной опоры ЩВ00-611.000 из SMC-материала на 4 изолятора. Предназначены для замены металлических вводных щитков установленных у основания металлических, железобетонных, деревянных опор старых образцов. Антивандальное исполнение (за счет использования SMC-материала армированного стекловолокном) обеспечивает длительную сохранность ввода от вандалов и защите от атмосферных и агрессивных осадков в разные поры года.

Щиток вводной в опору освещения спроектирован по рекомендации УКПП "Горсвет" и Гродненских электрических сетей в 2015 году под требования ТУ BY500015511.010-2014. Гибкое использование SMC-материала вместо АБС-пластика и окрашенного металла обеспечивает целый ряд преимуществ.

Преимущества:

1. Не подвержен коррозии;

2. Не требует покраски;

3. Не трескается на морозе;

4. Устойчив к ультрафиолетовому излучению;

5. Устойчив к агрессивной среде (ГСМ, кислоты);

7. Не привлекает внимания сборщиков металлолома;

8. Эстетичный внешний вид;

9. Не требует заземления;

 10. Срок службы более 30 лет / гарантийный срок эксплуатации 3 года.



Технические параметры

Климатическое исполнение по ГОСТ 15150-69 - УХЛ1;

Категория размещения по ГОСТ 15150-69-1;

Степень защиты по ГОСТ14254-96 - IP20;

Степень защиты от механических воздействий IK10 (самый высокий);

Номинальное напряжение, В - 400;

Номинальная электрическая прочность изоляции, В - 660;

Температура эксплуатации - от минус – 60⁰C до плюс + 65⁰С;

Цвет RAL 7035 (светло-серый);

Масса, не более кг - 3,2;

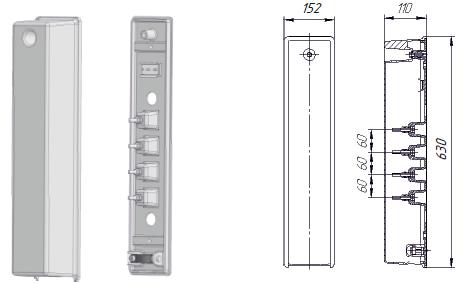

Габаритные размеры, мм - 630х152х110;



Порядок монтажа:

1. Установить основание щитка на опору и закрепить при помощи перфорированной ленты либо дюбелями непосредственно к опоре.

2. Выполнить все электрические соединения.

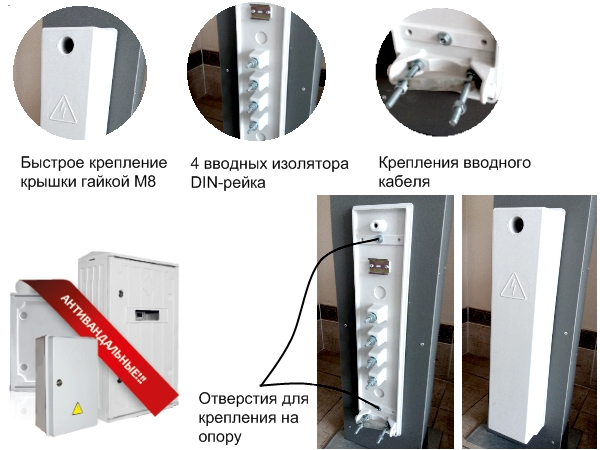

3. Зафиксировать подводящие кабеля при помощи металлической пластины и двух гаек М8.

4. Закрыть основание кожуха для чего состыковать кожух с основанием в приподнятом положении, после чего опустить кожух вниз до упора.

6. Верхнюю часть кожуха зафиксировать болтом М8 из нержавеющей стали.



Меры безопасности

Все работы по монтажу должны проводиться  в обесточенном состоянии специально обученным персонажем с соблюдением требований ТКП 339-2011 (ПУЭ), МПОТЭ и других требований технической безопасности.



Поставка

Корпус в сборе с изоляторами, крепление вводного кабеля, фиксирующий крышку болт с гайкой.

Перфорированная лента и дюбеля не входят в комплект поставки.

Щитков вводной поставляет собранным в гофроящике с паспортом.



По вопросу заказа и консультации обращаться:

в отдел маркетинга г. Лида (производство-склад) 8 0154 52-24-90 (тел/факс)

представительство в г. Минске (магазин-склад) 8 017 298-14-47 (тел/факс).

Корпуса имеются в наличии на складе (100 шт.) поставки большего кол-ва по заявке.
