Муфты кабельные УКМ-КГ-12, УПМ-КГ-24, РМ4, РМ7 итд.
СЗАО "ЛИПЛАСТ-СПб" выпускает муфты кабельные универсальные герметизированные композитные всех типов (УКМ, УПМ, РМ4, РМ7, РМ8 итд.) предназначенные для разделки кабелей, а также для установки малогабаритной аппаратуры рельсовых цепей.Муфты кабельные изготавливаются в соответсвии с ТУ BY 500015511.015-2016. Перечень выпускаемых муфт в соответсвии с типовыми решениями представлен ниже.
Конструктивные особенности:
- Муфты кабельные универсальные изготавливаются из термореактивных прессматериалов SMC 0290 5328-28В 959 по SMC-технологии. Толщины данных изделий от 9 до 15 мм.
- Муфты УКМ-КГ-12 имеют одну предохранительную трубу, муфты УПМ-КГ-24 — две.
- В пазы крышек укладывают уплотнитель силиконовый профиль 5х5 с температурами от -60 градусов до +250 градусов, предохраняющие от попадания внутрь муфт пыли и влаги. Степень защиты муфты от внешних воздействий не ниже IP67 по ГОСТ 14254.
- Муфты УКМ-КГ-12 имеют один гермоввод диаметром PG 21 (диаметр зажимаемого кабеля от 18 до 10 мм.)
- Муфты УПМ-КГ-24 имеют два гермоввода диаметром PG 21 (диаметр зажимаемого кабеля от 18 до 10 мм.)
- Вместо двух семиштырных клемм в муфтах можно устанавливать пружинные клеммы WAGO (или другого производителя клемм) блок выпрямителя и резисторы для включения стрелочных электроприводов по двухпроводной схеме.
- Все входящие металлические детали и сборочные единицы имеют защитное покрытия «цинковые горячие» по ГОСТ 9.307-89 с учетом условий эксплуатации, относящихся к группе «5» по ГОСТ 15150-69.
- Сварные соединения соответствуют требованиям КД, выполняются по ГОСТ 14771-78.
- Резьбовые соединения надежно защищены от самоотвинчивания (использование самостопорящихся шестигранных гаек ГОСТ Р50273-98) согласно указаниям КД. Замки - нержавеющая сталь.
Преимущества кабельных муфт из SMC материала:
| Основные параметры кабельной муфты | |
|---|---|
| Номинальное напряжение | до 1000 В |
| Номинальный кратковременный выдерживаемый ток | 20 кА, 1 сек |
| Пробивное напряжение | 17 кВ/мм |
| Электростойкость | 24 кВ/мм |
| Огнеупорность | 960 ºС |
| Воспламеняемость | VO |
| Класс пожаростойкости | FH 2-7 мм |
| Степень защиты по ГОСТ 14254 | IP 67 |
| Степень защиты кабеля ввода | IP 67 |
| Все металлические детали защищаются методом горячего цинкования по ГОСТ 9.307-89 | Да |
| Климатическое исполнение изделий по ГОСТ 15150 | УХЛ-1 |
| Температура эксплуатации | от -60 до + 70 ºС |
| Верхнее значение относительной влажности воздуха при + 250 С | 100 % |
| Толщина стенки | 4-6 мм |
| Цвет |
Черный RAL9005 |
| Угол открывания верхней крышки | съемная |
| Срок службы | 30 лет |
Габариты размеры муфт:
|
Тип устройства |
Габаритные размеры Д/Ш/В не более, мм; высота с опорами не более, мм |
Масса не более, кг |
|
Муфты кабельные универсальные композитные герметизированные УКМ-КГ-12-I-01-01 УКМ-КГ-12-II-01-01 УКМ-КГ-12-III-01-01 УКМ-КГ-12- IV-01-01 |
176х176х568 |
4,1 |
|
176х176х665 |
5,7 |
|
|
176х176х665 |
5,7 |
|
|
176х176х665 |
5,8 |
|
|
УКМ-КГ-14ШК- I-01-01 УКМ-КГ-14ШК- II -01-01 УКМ-КГ-14ШК- III -01-01 УКМ-КГ-14ШК- IV -01-01 |
176х176х568 |
4,0 |
|
176х176х665 |
5,6 |
|
|
176х176х665 |
5,6 |
|
|
176х176х665 |
5,7 |
|
|
Муфты кабельные универсальные промежуточные композитные герметизированные УКМП1-КГ-20ШК-I-01-01 УКМП1-КГ-20ШК- IV-01-01 УКМП2-КГ-20ШК-I-01-01 УКМП2-КГ-20ШК-IV-01-01 |
176х176х665 |
7,1 |
|
176х176х665 |
7,1 |
|
|
176х176х665 |
7,1 |
|
|
176х176х665 |
7,1 |
|
|
УКМП2п-КГ-20ШК-02-02 |
176х176х118 |
2,5 |
|
Муфты кабельные промежуточные композитные герметизированные УПМ-КГ-24-I-01-01 УПМ-КГ-24-II-01-01 УПМ-КГ-24-III-01-01 УПМ-КГ-24-IV-01-01 |
305х275х660 |
13 |
|
12,7 |
||
|
12,7 |
||
|
14 |
||
|
УПМ-КГ-28ШК-I-01-01 УПМ-КГ-28ШК-II-01-01 УПМ-КГ-28ШК-III-01-01 УПМ-КГ-28ШК- IV-01-01 |
305х275х660 |
10,5 |
|
10,8 |
||
|
10,5 |
||
|
12 |
||
|
Муфты кабельные концевые композитные герметизированные МКК-КГ-01-01 МКК-КГ-ШК-01-01 |
176х176х665 |
5,4 5,3 |
|
Муфты кабельные проходные композитные герметизированные МКП-КГ-01-01 МКП-КГ-ШК-01-01 |
176х176х665 |
5,5 5,4 |
|
Муфты кабельные стакана мачтовых светофоров композитные герметизированные МКС-КГ-24ШК-I-02-02 МКС-КГ-24ШК-II-02-02 |
305х275х110,5 |
5,6 5,7 |
|
Муфты кабельные разветвительные композитные герметизированные РМ4-КГ-28-01-01 РМ7-КГ-49-01-01 РМ7-КГ-84-01-01 РМ7-КГ-98-01-01 РМ8-КГ-112-01-01 |
305х275х660 |
15,2 |
|
385х460х515 |
15,7 |
|
|
16 |
||
|
16,5 |
||
|
18 |
||
|
РМ4-КГ-28ШК-01-01 РМ7-КГ-49ШК-01-01 РМ7-КГ-84ШК-01-01 РМ7-КГ-98ШК-01-01 РМ8-КГ-112ШК-01-01 |
305х275х660 |
11,5 |
|
385х460х515
|
11,2 |
|
|
11,2 |
||
|
11,2 |
||
|
12,5 |

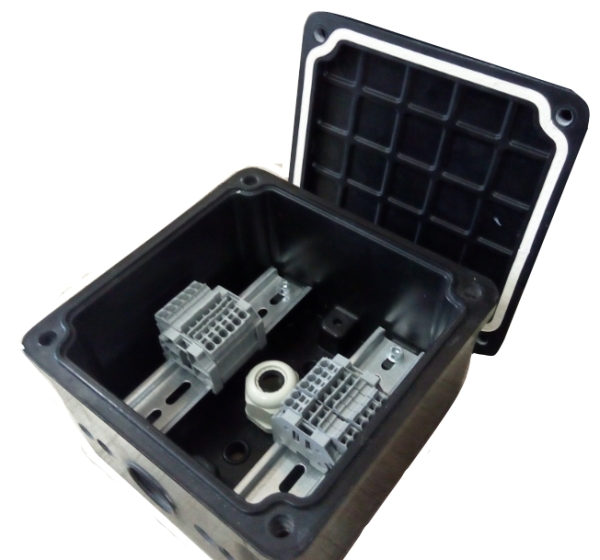

Конструкция кабельной муфты УКМ-КГ-12:

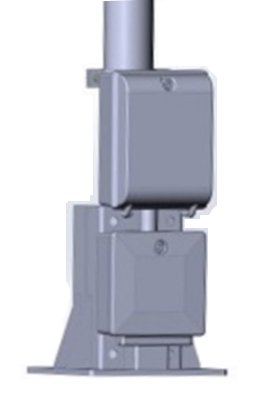

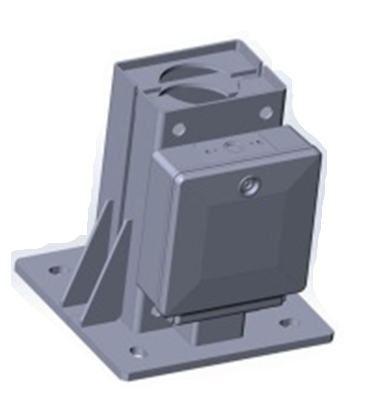

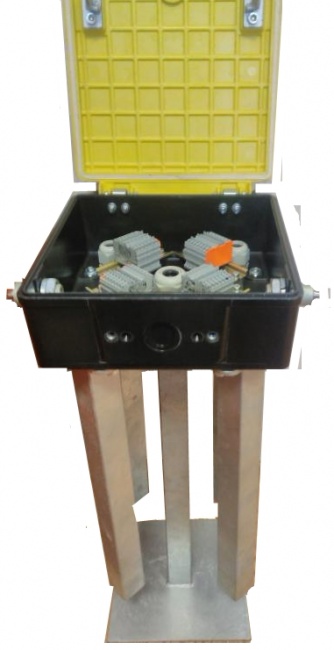

Конструкция кабельной муфты УПМ-КГ-24:
Особенности конструкции:
- поставка муфты в комплекте с предохранительными трубами и перемычками.
- запорное устройство со специальным ключом (исключает открытие посторонними).
- упаковка, исключающая повреждения покрытия при транспортировке.
В зависимости от применяемого в устройствах оборудования по согласованию с заказчиком применяется следующая структура условных обозначений устройств при заказе и в другой документации согласно таблицы 1
|
Тип устройства |
Обозначение КД |
Назначение и характеристика |
|
Муфты кабельные универсальные композитные герметизированные УКМ-КГ-12-I-01-01 УКМ-КГ-12-II-01-01 УКМ-КГ-12-III-01-01 УКМ-КГ-12-IV-01-01 |
ЯТВИ.17650-00-00 –01 –02 –03 |
Муфты кабельные универсальные (концевые) композитные герметизированные УКМ-КГ предназначены для разделки кабелей на одно направление, а также для установки малогабаритной аппаратуры рельсовых цепей |
|
УКМ-КГ-12-I-01-01, где УКМ – муфта кабельная универсальная; КГ– композитная герметизированная; I (II, III, IV) – вид исполнения муфты; - первая цифра - 01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) - вторая цифра - 01 (-02; -03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) |
||
|
УКМ-КГ-14ШК-I-01-01 УКМ-КГ-14ШК-II-01-01 УКМ-КГ-14ШК-III-01-01 УКМ-КГ-14ШК-IV-01-01 |
ЯТВИ.17650-00-00–06 –07 –08 –09 |
УКМ-КГ-14ШК-I-01-01, где УКМ – муфта кабельная универсальная; КГ– композитная герметизированная; 14 – количество шинных клемм; ШК – шинные клеммы (WAGO, Phoenix Contact, Weidmuller и других производителей); I (II, III, IV) – вид исполнения муфты; - первая цифра - 01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) - вторая цифра - 01 (-02;-03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) |
|
Тип устройства |
Обозначение КД |
Назначение и характеристика |
|
Муфты кабельные универсальные промежуточные композитные герметизированные УКМП1-КГ-20ШК-I-01-01 УКМП1-КГ-20ШК- IV-01-01 УКМП2-КГ-20ШК-I-01-01 УКМП2-КГ-20ШК- IV-01-01
|
ЯТВИ.17650-00-00-12 –13 –14 –15
|
Муфты кабельные универсальные промежуточные композитные герметизированные УКМП-КГ предназначены для разделки кабелей, а также для установки малогабаритной аппаратуры рельсовых цепей. |
|
УКМП1-КГ-20ШК-I-01-01, где УКМП – муфта кабельная универсальная промежуточная; 1 (2) – количество выводных направлений; КГ– композитная герметизированная; мax 20 – максимальное количество шинных клемм. ШК – шинные клеммы (WAGO, Phoenix Contact, Weidmuller и других производителей); I (IV) – вид исполнения муфты; - первая цифра - 01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый; - вторая цифра - 01 (-02;-03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый |
||
|

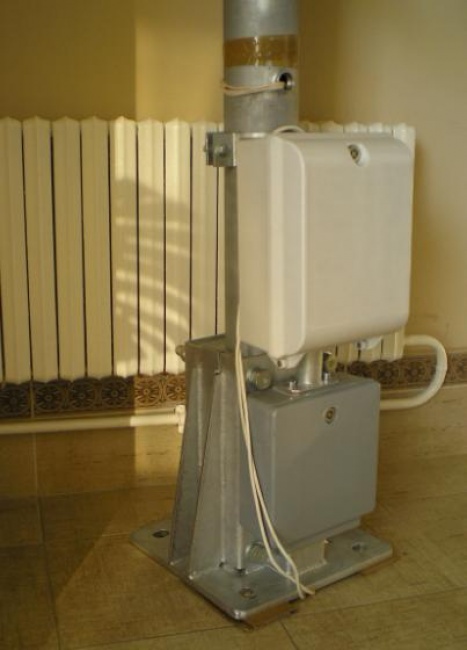

УКМП2п-КГ-20ШК-02-02
|
ЯТВИ.17650-00-00-16
|
Муфты кабельные универсальные промежуточные композитные герметизированные УКМП2п –КГ предназначены для разделки кабелей, а также для установки малогабаритной аппаратуры рельсовых цепей и применяются на светофорах ОПС и переездных светофорах. |
|
УКМП2п-КГ-20ШК-02-02, где УКМП – муфта кабельная универсальная промежуточная; 2 – количество выводных направлений; п – условное обозначение для муфты, применяемой на фундаменте светофоров ОПС и переездных светофоров; КГ– композитная герметизированная; мax 20 – максимальное количество шинных клемм; ШК – шинные клеммы (WAGO, Phoenix Contact, Weidmuller и других производителей); - первая цифра - 02 – вид исполнения корпуса в цветовом решении RAL 7046 цвет серый; - вторая цифра - 02 – вид исполнения крышки в цветовом решении RAL 7046 цвет серый. |
|
Тип устройства |
Обозначение КД |
Назначение и характеристика |
|
Муфты кабельные промежуточные композитные герметизированные УПМ-КГ-24-I-01-01 УПМ-КГ-24-II-01-01 УПМ-КГ-24-III-01-01 УПМ-КГ-24-IV-01-01
|
ЯТВИ.17616-00-00 –01 –02 –03
|
Муфты кабельные промежуточные композитные герметизированные УПМ-КГ предназначены для разделки кабелей на два направления, а также для установки малогабаритной аппаратуры рельсовых цепей |
|
УПМ-КГ-24-I-01-01, где УПМ – муфта кабельная промежуточная; КГ – композитная герметизированная; I (II, III, IV) – вид исполнения муфты; - первая цифра -01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) - вторая цифра - 01 (-02; -03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) |
||
|
УПМ-КГ-28ШК-I-01-01 УПМ-КГ-28ШК-II-01-01 УПМ-КГ-28ШК-III-01-01 УПМ-КГ-28ШК- IV-01-01 |
ЯТВИ.17616-00-00–05 –06 –07 –08 |
УПМ-КГ-28ШК-I-01-01, где УПМ – муфта кабельная промежуточная; КГ – композитная герметизированная; 28 – количество шинных клемм; ШК – шинные клеммы (WAGO, Phoenix Contact, Weidmuller и других производителей); I (II, III, IV) – вид исполнения муфты; - первая цифра - 01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) - вторая цифра - 01 (-02; -03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) |
|

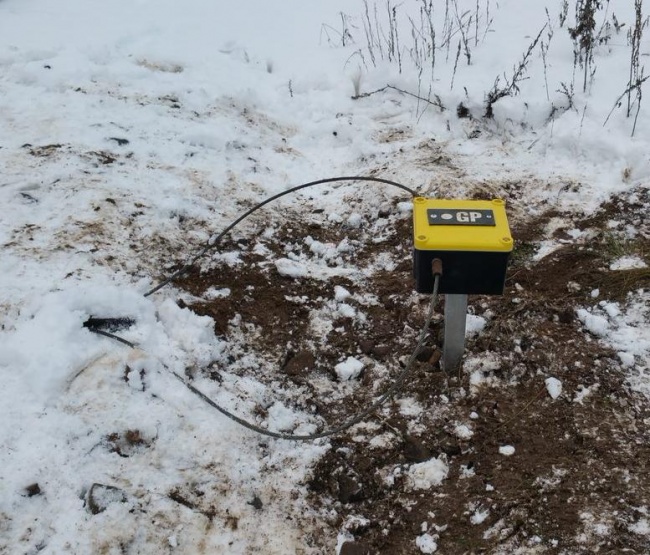

Муфты кабельные концевые композитные герметизированные МКК-КГ-ШК-01-01 |
ЯТВИ.17650-00-00–04 –10 |
Муфты кабельные концевые композитные герметизированные МКК-КГ предназначены для монтажа кабеля и подключения его жил к рельсовым цепям |
|
МКК-КГ-ШК-01-01, где МКК– муфта кабельная концевая; КГ – композитная герметизированная; ШК – шинные клеммы; |
|
Тип устройства |
Обозначение КД |
Назначение и характеристика |
|
|
|
- первая цифра -01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) - вторая цифра - 01 (-02; -03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) |
|
Муфты кабельные проходные композитные герметизированные МКП-КГ-01-01 МКП-КГ-ШК-01-01 |
ЯТВИ.17650-00-00–05 –11 |
Муфты кабельные проходные композитные герметизированные МКП-КГ предназначены для монтажа кабеля и подключения его жил к рельсовым цепям |
|
МКП-КГ-ШК-01-01, где МКП – муфта кабельная проходная; КГ – композитная герметизированная; ШК – шинные клеммы; - первая цифра - 01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) - вторая цифра - 01 (-02; -03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) |
||
|

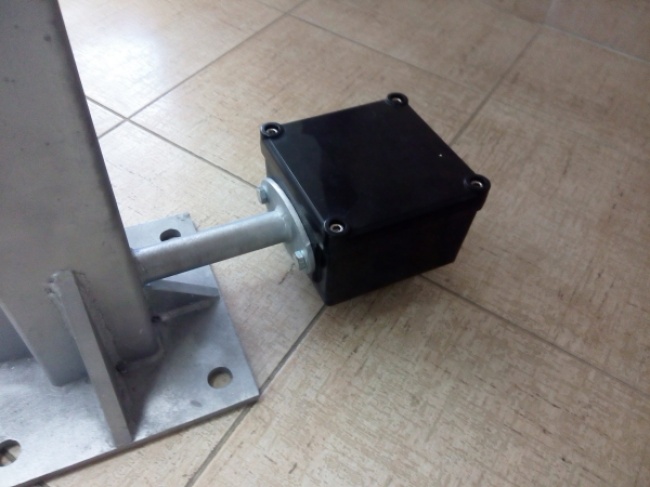

Муфты кабельные стакана мачтовых светофоров композитные герметизированные МКС-КГ-24ШК-I-02-02 МКС-КГ-24ШК-II-02-02 |
ЯТВИ.17616-00-00-10 ЯТВИ.17616-00-00-11 |
Муфты кабельные стакана мачтовых светофоров композитные герметизированные МКС-КГ предназначены для разделки кабелей на стакане мачтового светофора |
|
МКС-КГ-24ШК-I-02-02, где МКС – муфта кабельная стакана мачтовых светофоров; КГ – композитная герметизированная; 24 – количество шинных клемм; ШК – шинные клеммы; I (II) – вид исполнения муфты: тип I – для вводного и выводного кабеля диаметром не более 18,5 мм; тип II – для вводного и выводного кабеля диаметром не более 25,5 мм; - первая цифра -02 – вид исполнения корпуса в цветовом решении RAL 7046 цвет серый; - вторая цифра -02 – вид исполнения крышки в цветовом решении RAL 7046 цвет серый |
|
Тип устройства |
Обозначение КД |
Назначение |
|
Муфты кабельные разветвительные композитные герметизированные РМ4-КГ-28-01-01 РМ7-КГ-49-01-01 РМ7-КГ-84-01-01 РМ7-КГ-98-01-01 РМ8-КГ-112-01-01 |
ЯТВИ.17616-00-00-04 ЯТВИ.16098-00-00 -01 -02 ЯТВИ.17649-00-00 |
Муфты кабельные разветвительные композитные герметизированные РМ-КГ предназначены для устройства ответвлений от группового кабеля к светофорам, ящикам путевым, к стрелочным электроприводам и другим устройствам. |
|
РМ4-КГ-28-01-01, где РМ – муфта кабельная разветвительная; 4 (7; 8) – количество выводных направлений; КГ – композитная герметизированная; - первая цифра - 01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый соответственно) - вторая цифра - 01 (-02; -03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый |
||
|
РМ4-КГ-28ШК-01-01 РМ7-КГ-49ШК-01-01 РМ7-КГ-84ШК-01-01 РМ7-КГ-98ШК-01-01 РМ8-КГ-112ШК-01-01 |
ЯТВИ.17616-00-00-09 ЯТВИ.16098-00-00-03 -04 -05 ЯТВИ.17649-00-00-01
|
РМ4-КГ-28ШК-01-01, где РМ – муфта кабельная разветвительная; 4 (7; 8) – количество выводных направлений; КГ – композитная герметизированная; 28 (49;84;98;112)- количество шинных клемм; ШК – шинные клеммы; - первая цифра - 01 (-02; -03) – вид исполнения корпуса в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый - вторая цифра – 01 (-02;-03) – вид исполнения крышки в цветовом решении: RAL 9005 цвет черный (RAL 7046 цвет серый; RAL 1021 цвет желтый |
Таблица 2 Комплектность муфт кабельных универсальных композитных герметизированных УКМ-КГ
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
|||
|
УКМ-КГ-12-I-01-01 |
УКМ-КГ-12-II-01-01 |
УКМ-КГ-12-III-01-01 |
УКМ-КГ-12-IV-01-01 |
||
|
Муфта кабельная универсальная композитная герметизированная УКМ-КГ-12-I-01-01 УКМ-КГ-12-II-01-01 УКМ-КГ-12-III-01-01 УКМ-КГ-12- IV-01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ шестигранный Ключ шестигранный Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей
|
ЯТВИ.17650-00-00 –01 –02 –03
7812-0375 Х9 ГОСТ 11737 7812-0376 Х9 ГОСТ 11737 |
1
1 1 1 1* 1** 1
|
1
1 1 1 1* 1**
1 |
1
1 1 1 1* 1**
1 |
1
1 1 1 1* 1**
1 |
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
|||
|
УКМ-КГ-12-I- 01-01 |
УКМ-КГ-12-II-01-01 |
УКМ-КГ-12-III- 01-01 |
УКМ-КГ-12-IV -01-01 |
||
|
Муфта кабельная универсальная композитная герметизированная УКМ-КГ-14ШК-I-01-01 УКМ-КГ-14ШК-II -01-01 УКМ-КГ-14ШК-III -01-01 УКМ-КГ-14ШК-IV-01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ шестигранный Ключ шестигранный Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17650-00-00–06 –07 –08 –09
7812-0375 Х9 ГОСТ 11737 7812-0376 Х9 ГОСТ 11737
|
1
1 1 1 1* 1** 1 |
1
1 1 1 1* 1**
1 |
1
1 1 1 1* 1**
1 |
1 1 1 1 1* 1**
1 |
|
Примечание: Поставка перемычек осуществляется по отдельному договору. * Ключ шестигранный 7812-0375 Х9 ГОСТ 11737 поставляется из расчета – один ключ на пять муфт в один адрес, если партия меньше, то один ключ на партию в один адрес. ** Ключ шестигранный 7812-0376 Х9 ГОСТ 11737 поставляется из расчета – один ключ на десять муфт в один адрес. |
|||||
Таблица 3 Комплектность муфт кабельных универсальных промежуточных композитных герметизированных УКПМ-КГ
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
||||
|
УКМП1-КГ-20ШК-I- 01-01 |
УКМП1-КГ-20ШК- IV- 01-01 |
УКМП2-КГ-20ШК- I- 01-01 |
УКМП2-КГ-20ШК- IV- 01-01 |
УКМП2п- КГ-20ШК- 01-01 |
||
|
Муфта кабельная универсальная промежуточная композитная герметизированная УКМП1-КГ-20ШК-I-01-01 УКМП1-КГ-20ШК- IV-01-01 УКМП2-КГ-20ШК- I-01-01 УКМП2-КГ-20ШК- IV-01-01 УКМП2п-КГ-20ШК-02-02 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ шестигранный Ключ шестигранный Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17650-00-00–12 –13 –14 –15 –16
7812-0375 Х9 ГОСТ 11737 7812-0376 Х9 ГОСТ 11737
|
1
1 1 1 1* 1** 1
|
1
1 1 1 1* 1**
1
|
1
1 1 1 1* 1**
1
|
1
1 1 1 1* 1**
1 |
1 1 1 1 1* 1**
1 |
|
Примечание: Поставка перемычек осуществляется по отдельному договору. * Ключ шестигранный 7812-0375 Х9 ГОСТ 11737 поставляется из расчета – один ключ на пять муфт в один адрес, если партия меньше, то один ключ на партию в один адрес. ** Ключ шестигранный 7812-0376 Х9 ГОСТ 1173 поставляется из расчета – один ключ на десять муфт в один адрес. |
||||||
Таблица 4 Комплектность муфт кабельных промежуточных композитных герметизированных УПМ-КГ
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
|||
|
УПМ-КГ-24-I- 01-01 |
УПМ-КГ-24-II- 01-01 |
УПМ-КГ-24-III-01-01 |
УПМ-КГ-24-IV-01-01 |
||
|
Муфта кабельная промежуточная композитная герметизированная УПМ-КГ-24-I-01-01 УПМ-КГ-24-II-01-01 УПМ-КГ-24-III-01-01 УПМ-КГ-24-IV-01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ специальный Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17616-00-00 –01 –02 –03
КL-C9 |
1
1 1 1 1* 1
|
1
1 1 1 1*
1 |
1
1 1 1 1*
1 |
1 1 1 1 1*
1 |
|
УПМ-КГ-28ШК-I-01-01 УПМ-КГ-28ШК-II-01-01 УПМ-КГ-28ШК-III-01-01 УПМ-КГ-28ШК- IV-01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ специальный Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17616-00-00–05 –06 –07 –08
КL-C9 |
УПМ-КГ- 28ШК-I-01-01 |
УПМ-КГ- 28ШК-II-01-01 |
УПМ-КГ- 28ШК-III-01-01 |
УПМ-КГ- 28ШК-IV-01-01 |
|
1
1 1 1 1* 1 |
1
1 1 1 1*
1 |
1
1 1 1 1*
1 |
1 1 1 1 1*
1 |
||
|
Примечание: Поставка перемычек осуществляется по отдельному договору. * Ключ специальный КL-C9 поставляется из расчета – один ключ на пять муфт в один адрес, если партия меньше, то один ключ на партию в один адрес. |
|||||
Таблица 5 Комплектность муфт кабельных концевых композитных герметизированных МКК-КГ
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
|
|
МКК-КГ-01-01 |
МКК-КГ-ШК-01-01 |
||
|
Муфта кабельная концевая композитная герметизированная МКК-КГ-01-01 МКК-КГ-ШК-01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ шестигранный Ключ шестигранный Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17650-00–04 ЯТВИ.17650-00 –10
7812-0375 Х9 ГОСТ 11737 7812-0376 Х9 ГОСТ 11737
|
1
1 1 1 1* 1** 1
|
1 1 1 1 1* 1**
1 |
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
|
|
МКК-КГ-01-01 |
МКК-КГ-ШК-01-01 |
||
|
Примечание: Поставка перемычек осуществляется по отдельному договору. * Ключ шестигранный 7812-0375 Х9 ГОСТ 11737 поставляется из расчета – один ключ на пять муфт в один адрес, если партия меньше, то один ключ на партию в один адрес. ** Ключ шестигранный 7812-0376 Х9 ГОСТ 11737 поставляется из расчета – один ключ на десять муфт в один адрес. |
|||
Таблица 6 Комплектность муфт кабельных проходных композитных герметизированных МКП-КГ
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
|
|
МКП-КГ-01-01 |
МКП-КГ-ШК-01-01 |
||
|
Муфта кабельная проходная композитная герметизированная МКП-КГ-01-01 МКП-КГ-ШК-01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ шестигранный Ключ шестигранный Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17650-00–05 ЯТВИ.17650-00 –11
7812-0375 Х9 ГОСТ 11737 7812-0376 Х9 ГОСТ 11737
|
1
1 1 1 1* 1** 1
|
1 1 1 1 1* 1**
1 |
|
Примечание: Поставка перемычек осуществляется по отдельному договору. * Ключ шестигранный 7812-0375 Х9 ГОСТ 11737 поставляется из расчета – один ключ на пять муфт в один адрес, если партия меньше, то один ключ на партию в один адрес. ** Ключ шестигранный 7812-0376 Х9 ГОСТ 11737 поставляется из расчета – один ключ на десять муфт в один адрес. |
|||
Таблица 7 Комплектность муфт кабельных стакана мачтовых светофоров композитных герметизированных МКС-КГ
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
|
|
МКС-КГ-24ШК-I-02-02 |
МКС-КГ-24ШК-II-02-02 |
||
|
Муфты кабельные стакана мачтовых светофоров композитные герметизированные МКС-КГ-24ШК-I-02-02 МКС-КГ-24ШК-II-02-02 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ специальный Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17616-00-00-10 ЯТВИ.17616-00-00-11
КL-C9 |
1
1 1 1 1* 1 |
1 1 1 1 1*
1 |
|
Примечание: Поставка перемычек осуществляется по отдельному договору. * Ключ специальный КL-C9 поставляется из расчета – один ключ на пять муфт в один адрес, если партия меньше, то один ключ на партию в один адрес. |
|||
Таблица 8 Комплектность муфт кабельных разветвительных композитных герметизированных РМ-КГ
|
Наименование изделия (составной части, документа) |
Обозначение |
Количество на исполнение |
||||
|
РМ4-КГ- 28-01-01 |
РМ7-КГ- 49-01-01 |
РМ7-КГ- 84-01-01 |
РМ7-КГ- 98-01-01 |
РМ8-КГ- 112-01-01 |
||
|
Муфты кабельные разветвительные композитные герметизированные РМ4-КГ-28-01-01 РМ7-КГ-49-01-01 РМ7-КГ-84-01-01 РМ7-КГ-98-01-01 РМ8-КГ-112-01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ специальный Ключ шестигранный Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17616-00-00-04 ЯТВИ.16098-00-00 -01 -02 ЯТВИ.17649-00-00
КL-C9 7812-0376 Х9 ГОСТ 11737 |
1
1 1 1 1* 1** 1
|
1
1 1 1 1* 1**
1 |
1
1 1 1 1* 1**
1 |
1
1 1 1 1* 1**
1 |
1 1 1 1 1* 1**
1 |
|
РМ4-КГ-28ШК-01-01 РМ7-КГ-49ШК-01-01 РМ7-КГ-84ШК-01-01 РМ7-КГ-98ШК-01-01 РМ8-КГ-112ШК -01-01 Упаковка (транспортная тара) Паспорт изделия Руководство по эксплуатации Ключ специальный Ключ шестигранный Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей Комплект монтажных частей |
ЯТВИ.17616-00-00-09 ЯТВИ.16098-00-00-03 -04 -05 ЯТВИ.17649-00-00-01
КL-C9 7812-0376 Х9 ГОСТ 11737
|
РМ4-КГ-28ШК-01-01 |
РМ7-КГ-49ШК-01-01 |
РМ7-КГ-84ШК-01-01 |
РМ7-КГ-98ШК-01-01 |
РМ8-КГ- 112ШК-01-01 |
|
1
1 1 1 1* 1** 1 |
1
1 1 1 1* 1**
1
|
1
1 1 1 1* 1**
1 |
1
1 1 1 1* 1**
1 |
1
1 1 1 1* 1**
1 |
||
|
Примечание: Поставка джемперных перемычек осуществляется по отдельному договору. * Ключ специальный КL-C9 поставляется из расчета – один ключ на пять муфт в один адрес, если партия меньше, то один ключ на партию в один адрес. ** Ключ шестигранный 7812-0376 Х9 ГОСТ 11737 поставляется из расчета – один ключ на десять муфт в один адрес |
||||||
Варианты поставки : в сборе, отдельно корпуса с крышкой без доп. элементов.
Вы можете пригласить нас на участие в тендере Отправить запрос (переход на форму обратной связи)
