Преимущества корпусов из полиэстера (SMC-материал)
С 2012 года предприятие освоило производство композитных корпусов электромонтажных щитов и других корпусных изделий с использованием новой технологии методом горячего прессования из SMC-материалов на основе ненасыщенных полиэфирных смол, наполненных стекловолокном и минеральными наполнителями.
Преимущества композитных корпусов из SMC материала перед металлом и обычными пластмассами:
- Не ржавеют и не нуждаются в покраске. Поверхность легко очищается от краски и наклеек растворителями или абразивными материалами. Обладают сопротивляемостью к бензину, карбамиду (мочевине), бензолу, кислотам. Наличие отверстий и системы лабиринта для естественной вентиляции сводит к минимуму возможность появления конденсата и предотвращать гниение внутри корпуса и накопления влаги. Предусмотрена наклонная крыша для стека воды. Срок службы более 30 лет.
- Благодаря диэлектрическим свойствам материала не требуется заземление корпуса, что облегчает процесс монтажа и уменьшает затраты.
- Благодаря использованию стекловолокна корпуса ударопрочны и эластичны, что препятствует появлению вмятин и трещин.
- Высокая устойчивость к воздействию огня и самозатухание за счет использования антипиренов. Горение продукта возможно только при температуре +960°.
- Благодаря высокому содержанию стекловолокна наши корпуса не трескаются в зимний период и стойки к воздействию ультрафиолета. Температура эксплуатации от -50 до +70 ºС (изделия для поставки на железную дорогу -60 до +70 ºС).
- Степень защиты IP44 и IP54 достигается за счет конструкции, исключая наличие прокладок и уплотнителей.
- При толщине стенки в три раза большей, чем у элементов из стали, наши корпуса в 3 - 4 раза легче.
- Материал не создает помех для передачи радио и GSM сигнала при использовании счетчиков электроэнергии в системе АСКУЭ.

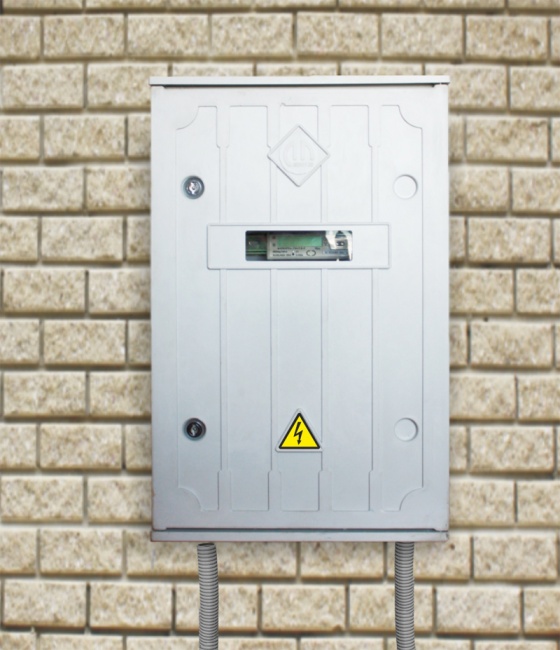

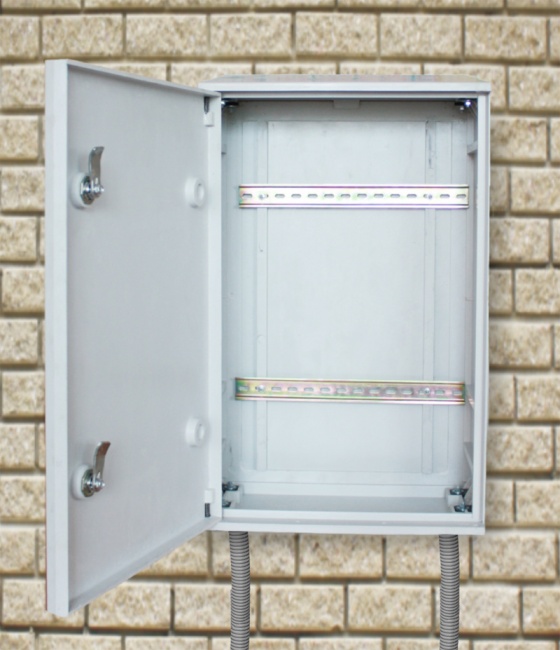

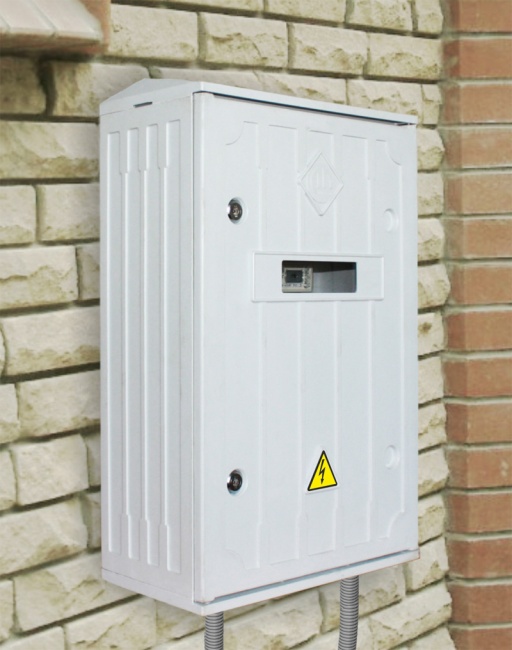

Применение корпусов электромонтажных щитов для наружного и внутреннего использования в промышленности, электроэнергетике, телекоммуникации, железнодорожном транспорте для установки:
- систем учета электроэнергии (под счетчики ЩУР)
- систем распределения электроэнергии (щитки освещения ЩО, автоматики и управления, распределительные щиты РЩ, вводные и распределительные устройства ВРУ).
| Основные параметры корпусов | |
|---|---|
| Номинальное напряжение | до 1000 В |
| Номинальный кратковременный выдерживаемый ток | 20 кА, 1 сек |
| Пробивное напряжение | 17 кВ/мм |
| Электростойкость | 24 кВ/мм |
| Огнеупорность | 960 ºС |
| Воспламеняемость | VO |
| Класс пожаростойкости | FH 2-7 мм |
| Степень защиты по ГОСТ 14254 | IP 54, IP 44 |
| Климатическое исполнение изделий по ГОСТ 15150 | УХЛ-1 |
| Температура эксплуатации | от -50 до + 70 ºС |
| Толщина стенки | 4-6 мм |
| Цвет | Св. серый RAL7035 |
| Угол открывания дверцы | 180 град |
| Срок службы частей из композитных материалов | 30 лет |
Корпуса электромонтажных щитов из SMC-материалов изготавливаются в соответствие с ТУ BY 500015511.008-2012.
Эксплуатационное сравнение материалов:
|
Характеристика |
Стальной лист (без полимерного покрытия и слоя цинкования) |
Аллюминий лист (без полимерного покрытия и антикоррозионого покрытия) |
АБС-пластик |
BMC - материал (пресс-материал армирован смешанной стекломассой) |
SMC - материал (пресс-материал армирован многослойным стекловолокном) |
|
Легкая установка |
Нет |
Средне |
Да |
Да |
Да |
|
Детали в массе |
Нет |
Нет |
Да |
Да |
Да |
|
Коррозионная стойкость |
Нет |
Нет |
Средне |
Да |
Да |
|
Сопротивление к ГСМ, кислотам, солям |
Средне |
Средне |
Нет |
Да |
Да |
|
Самозатухание |
Да |
Да |
Нет |
Да |
Да |
|
Температура эксплуатации -60 +70С |
Да |
Да |
Нет |
Да |
Да |
|
Температурная стабильность размеров |
Да |
Да |
Нет |
Да |
Да |
|
Без образования наледи |
Нет |
Нет |
Нет |
Да |
Да |
|
Низкий удельный вес |
Нет |
Да |
Да |
Да |
Да |
|
Жесткость формы |
Средне |
Средне |
Нет |
Средне |
Да |
|
Окрашивание в массе |
Нет |
Нет |
Да |
Да |
Да |
|
Стойкость окраски к ультрафиолету |
Нет |
Нет |
Нет |
Да |
Да |
|
Пропускание радио и GSM сигнала |
Нет |
Нет |
Да |
Да |
Да |
|
Низкий резонанс и высокая звукоизоляция |
Нет |
Нет |
Нет |
Да |
Да |
|
Диэлектрик |
Нет |
Нет |
Да |
Да |
Да |
|
Степень защиты IK54 |
Да |
Да |
Нет |
Нет |
Да |
|
Антивандальность IK10 |
Да |
Да |
Нет |
Нет |
Да |
|
Не металлолом |
Нет |
Нет |
Да |
Да |
Да |
|
Большой срок эксплуатации |
Нет |
Да |
Нет |
Да |
Да |
|
Низкая стоимость на кг массы |
Нет |
Нет |
Да |
Да |
Да |
|
Стоимость изделий |
++ |
+++ |
+ |
++ |
+++ |
Вывод: изделия из SMC-материала, значительно превосходят другие материалы по совокупности технических и эксплуатационных характеристик. Снижение стоимости конечных изделий обеспечивается: собственным проектированием, изготовлением оснастки, пресс-форм и производством на территории нашего предприятия. Стабильно высокое качество обеспечивается использованием SMC-материала фирмы Menzolit (Италия) и проверенной годами технологии производства.

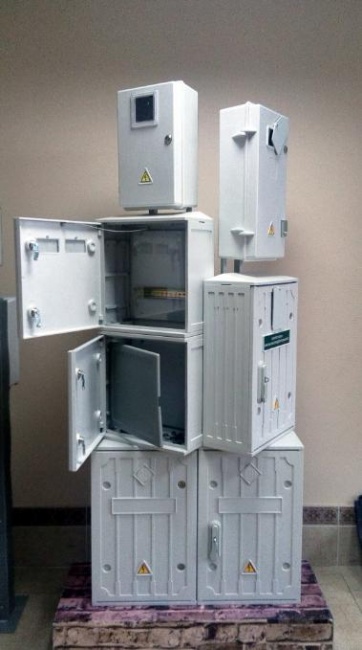

Освоенные изделия из SMC-материала:
На 2016 год нашим предприятием освоено производство следующих изделий из SMC-материалов:
- Антивандальные всепогодные корпуса электромонтажные серии ЩРС (30 модификаций /15 типоразмеров);
- Корпуса светофоров железнодорожные в сборе (4 модификации / 16 типоразмеров);
- Трансформаторные ящики железнодорожные (ТЯ-1/ТЯ-2/ТЯ-3)
- Бампера, облицовки, щитки, боковины и другие наружные и внутренние детали кабины дорожной, грузовой и пассажирской техники (37 изделий / различные типоразмеры);
- Щиток вводной осветительной опоры В4 (ЩВ00-611.000). Крепление на металлическую и железобетонную опору старых и новых конструкций.
Разработка изделий из SMC-материала "под ключ"
Обращаем внимание, под требования Вашего предприятия или рынка сбыта возможно организация выпуска нестандартных изделий «под ключ».
- проектирование, разработка оснастки, производство;
- месячный объем 3000-5000 конечных изделий;
- организация испытаний и стандартизации;
- подготовка сопроводительных документов;
- монтаж доп. аксессуаров и оборудования;
- организация доставки на конвейер либо склад.
