Корпус ЩРС, ЩМП 2х1х1

Фотографии

Заказать

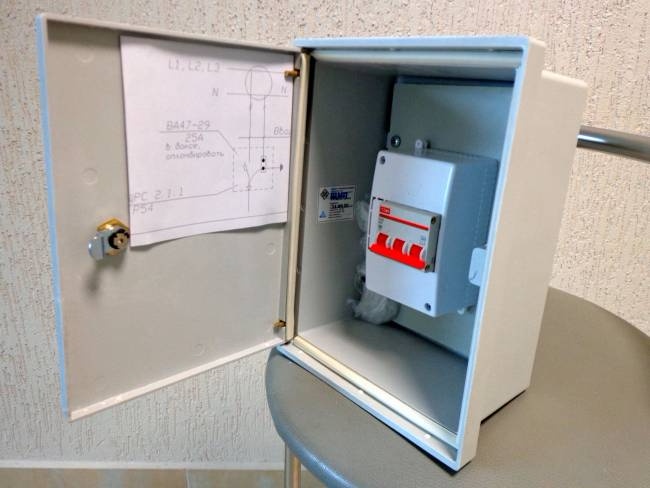

Антивандальный корпус 2х1х1 конструктивно состоит из двух деталей: собственно корпуса изделия и дверки. Такая конструкция позволяет максимально защитить устанавливаемые элементы от воздействия пыли и влаги. В качестве уплотнителя используется резиновый профиль. IP 44 (IP54 с уплотнителем). Ключ с единым секретом замка (почтовый).

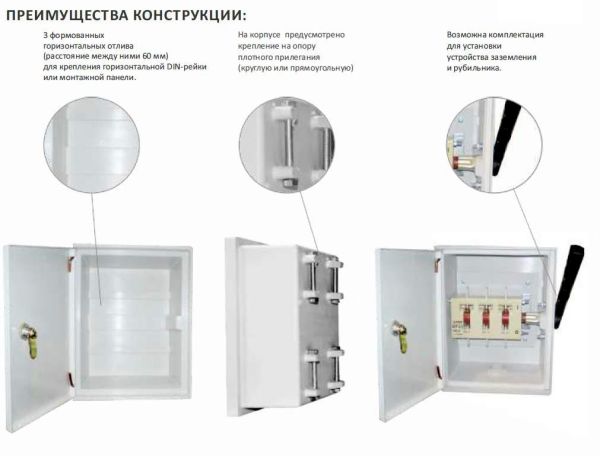

Внутри корпуса предусмотрены 3 горизонтальных отлива (расстояние между ними 60 мм) для крепления монтажной панели и DIN-рейки. Монтажная панель из АБС-пластика крепится саморезами. Материал корпуса легко обрабатывается инструментом для металла. Возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра согласно чертежей заказчика.

Корпус 2х1х1 пользуется спросом для установки: малой группы автоматических выключателей, УЗО, группа автомат с розеткой, плинты типа БКТ в количестве 20 пар и типа KRONE до 90 пар.

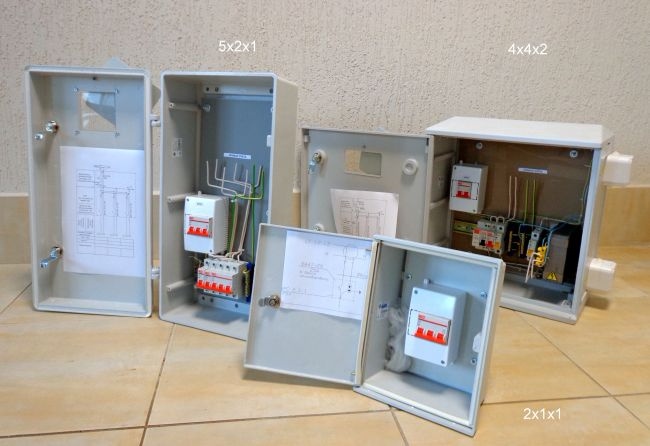

Варианты комплектации корпуса 2х1х1 (в соответствии с ТУ BY 500015511.008-2012):
1. Корпус ЩМП 2х1х1/1МП/1М (монтажная панель, один замок, знак электрического напряжения, паспорт качества);
2. Корпус ЩРС 2х1х1/0МП/1М (без монтажной панели, один замок, знак электрического напряжения, паспорт качества);

По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:

устройствами ввода кабелей в щиты;
устройствами ввода кабелей в здания;
кронштейнами крепления корпусов к опоре;
кронштейнами крепления устройства ввода к опоре;
другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).

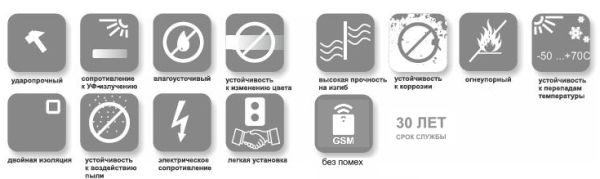

Преимущества антивандального корпуса из композита:

Размеры (ВхШхГ), мм	Толщина стенок, мм	Габариты монтажной панели, мм	Вес, кг
240х180х110	3-6	230х160	1,8

С плинтами типа KRONE С автоматом

Возможно комплектование стойками. На корпусе предусмотрено крепление на опору плотного прилегания (круглую или прямоугольную). Высота стойки 1580 мм или 1920 мм. Платформа для крепления щита 170х85 мм. Трубы для ввода/вывода кабеля Ø 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы.

Стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.

Способ установки: бетонирование, допускается крепление стойки на анкерные болты.

Отверстия в корпусе под монтаж стойки

Варианты монтажа корпусов

Стена

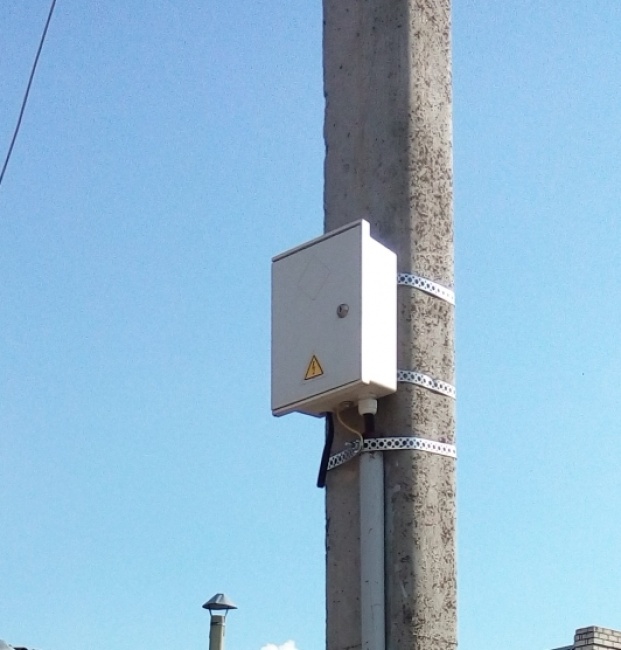

Опора

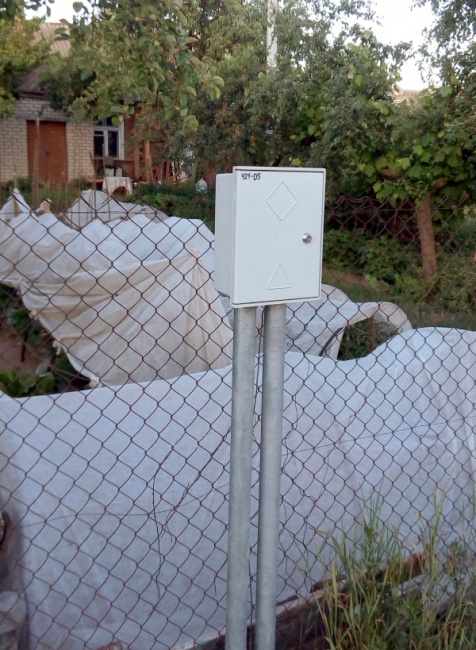

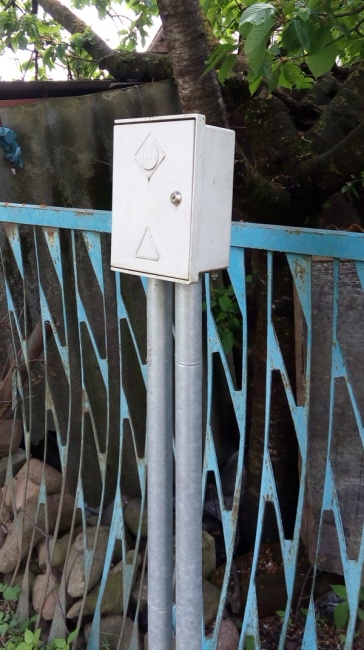

Стойка
